導入する環境

• ファイルサーバーとメインマシンをInfiniBandで繋いで高速化することが今回の目標．
• ファイルサーバーは，Windows Server 2008 R2のHyper-V上で動作しているWindows 7 Professional 32bitのマシン．
• メインマシンは，Windows 7 Professional 64bit．

下調べ

• InfiniBandでは，ネットワークカードをNICではなくHCA（ホストチャネルアダプタ）と呼ぶ．
• IPoIB (IP over InfiniBand) というものを使うことで，InfiniBand上に通常のIPネットワークを構築することができる．
• InfiniBandには速度やケーブル，コネクタ形状にいくつか種類がある．対応関係はこのpdfがわかりやすい． http://www.viops.jp/ibday02-BASIC-xsigo.pdf
• ドライバの対応状況，OEM品の情報などはこのページがわかりやすい． http://moca.espresso.gr.jp/wiki/wiki.cgi?page=InfiniBand
• 今回使ったHCAはCisco SFS-HCA-320-A1．OEM品であり，正体はMellanoxのMHGS18-XTC．ヤフーオークションで1枚4千円ほどだった．InfiniBand 4X DDRのポートが1つだけついていて，ケーブルはCX4コネクタの銅ケーブルを使う．Windows対応．IPoIB対応．
• ケーブルはebayでアメリカから輸入した．30ft (約9m)で，送料含めて8千円ほど．

届いた

HCA

ケーブル

ケーブルが予想以上に太くて取り回しづらかった

インストールと設定

• HCAをマザーボードに刺し，マシンを起動する．そのままではボードは認識されない．
• MellanoxのサイトからWinOF（Windows用のドライバとユーティリティ群）をダウンロードする．今回使ったHCAは古い製品なので，最新版のWinOFにはドライバが含まれていない．そのため，Archiveから，最終対応版であるWinOF v2.1.3 Releaseをダウンロードする．
• WinOFインストールするとHCAが認識され，Windowsのネットワーク接続の一覧に，Mellanox IPoIB Adapterが現れる．
• HCAが認識されても，ケーブルを繋いだだけではネットワークは有効にならない．ネットワーク内にサブネットマネージャというものが必要らしい．WinOFをインストールしたときにOpenSMというサービスが一緒にインストールされているはずなので，サーバー側のマシンでOpenSMサービスを起動する．
• OpenSMを起動すると，めでたくネットワークが繋がった状態になる．あとはIPoIBアダプタにIPアドレスなどを設定すれば完了．

ベンチマーク

iperfでのスループット測定．理論値16Gbpsと比べるとかなり遅いが，そこまで速い必要もないので，まあ満足．

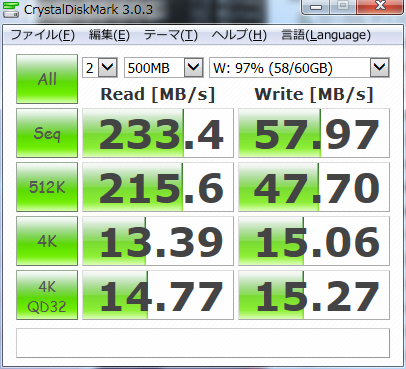

SSDをネットワーク越しにベンチマーク．実際はHDDでの運用なので，これだけ出れば十分．ちなみにGbEだとシーケンシャルリードで50MB/s程度しか出ない．

Hyper-V上の仮想マシンをつなぐ

• Hyper-Vでは，仮想マシンを物理ネットワークへ繋ぐ際に，仮想マシンへ物理NICを直接割り当てるということはできず，必ず仮想スイッチを経由させなければならない．そのため，プロミスキャスモードがサポートされないNICは，仮想マシンから利用することができない．
• IPoIBはプロミスキャスモードをサポートしない（というかデータリンク層がEthernetではない）ため，Hyper-V上の仮想マシンから直接利用することはできない．仮想ネットワークは問題なく作成できるので，一見うまくいきそうに見えるのだが，通信はできなかった．
• しかたないので，仮想ネットワークとIPoIBネットワークは分け，ホストOS側でルーティングの設定をし，それぞれのマシンに静的ルートを登録したところ，きちんと通信できた．ただ，ソフトウェアでのルーティングで，どれだけスループット低下とCPU負荷がかかるか……

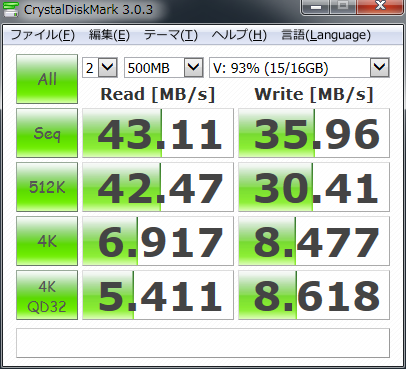

仮想マシンでベンチマーク

遅い．ファイルサーバーは物理マシンで構成しよう．
